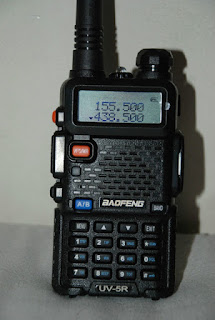

Cara Setting HT Baofeng UV 5R

Cara Setting untuk komunikasi melalui repeater.

Memprogram radio UV-5R, contoh :
Frekuensi Receiver/Monitor : 468.625
Frekuensi Transmitternya :  458.875
Duplex : Minus
Tone : 123Hz
Power Transmit : Low Power,
Set Momori : 001

Berikut langkah seting program radio UV-5R untuk contoh diatas.

1.            Jika radio dalam keadaan atau dikondisi memori (MR) silahkan pindah ke mode VFO, dengan menekan (VFO/MR).

2.            Atur Frekuensi yang diinginkan (frekuensi monitor repeaternya).

3.            Pilih step yang sesuai dengan repeater dengan menekan tombol (Menu + 1 + Menu), sebagai contoh frekuensi diatas stepnya 5K, jika sudah dipilih tekan (Menu + Exit).

4.            Untuk seting powernya klik [Menu] + 2 + [Menu] Pilih power transmiternya kemudian tekan [menu] + [exit] untuk menyimpan pengaturan dan keluar dari menu.

5.             Untuk setting tonenya (T-CTCS), klik [Menu] + 1 + 3 + [Menu] pilih tone 123hz, keluar dan simpan dengan menekan [menu] + [exit].

6.            Untuk Memori 001, tekan [Menu] + 2 + 7 + [Menu] masukan memori 001, dengan cara memilih memori. setelah itu tekan [Menu] + [EXIT] untuk menyimpan semua pengaturan receivenya.

7.            Untuk Frekuensi Transmitnya:

a.     Masukan frekuensi 458.875 tersebut, tekan [Menu] +2 + 7 + [Menu] + [Menu] + [Exit] Frekuensi Transmitter tersimpan.



b.     Masukkan frekuensi 468.625, lalu setting Duplex dan Offset Frekuensinya.

Offset Frekuensi didapat dari 468.625 – 458.875 = 9.75

 Untuk Setting Duplex, klik [Menu] + 2 + 5 + [Menu] pilih “-“ (minus)

Untuk Setting Offset Frekuensi, klik [Menu] + 2 + 6 + [Menu]

Tekan 009.750, keluar dan simpan dengan menekan [menu] dan tekan [Menu] +2 + 7 + [Menu] + [Menu] + [Exit] , maka Frekuensi Transmitter tersimpan.
